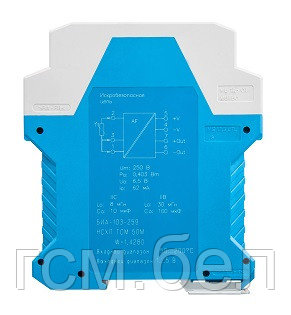

Барьер искробезопасности БИА-103
Барьер для искрозащиты термосопротивлений с потенциальным выходным линеаризованным сигналом.
Барьеры искробезопасности БИА-103 предназначены для обеспечения искробезопасности цепей термопреобразователей сопротивления. Подключение датчиков к барьеру производится по трехпроводной схеме. Барьеры обеспечивают прием, фильтрацию, линеаризацию и преобразование входного сигнала в унифицированный выходной сигнал, гальваническое разделение входных сигнальных цепей и цепей питания, а также входных и выходных цепей. Доступные входные НСХП датчиков, входные и выходные диапазоны сигналов рассмотрены ниже.
Ключевые особенности барьера искробезопасности БИА-103
Линейка барьеров искрозащиты БИА-103-ХХХ. Барьеры искрозащиты БИА-103 имеют широкую гамму исполнений, направленную на обеспечение высоких метрологических характеристик для каждого конкретного канала, применительно к используемому в нем оборудованию. В связи с этим, заказ конкретной модификации (исполнения) барьера БИА-103-ХХХ осуществляется по карте заказа, которую можно получить, написав нам на электронную почту ba@lpadevice.ru.
Подавление помех. Встроенный фильтр низких частот эффективно подавляет помехи, в том числе и промышленной частоты (50 Гц).
Линеаризация выходного сигнала. Барьер обеспечивает линеаризацию выходного потенциального сигнала в зависимости от диапазона измерения температуры. По желанию заказчика диапазон выходного сигнала может быть 0...5 В или 1...5 В.
Импортозамещение
Специалисты ООО "Ленпромавтоматика" рекомендуют использовать БИА-103 для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги барьеров искрозащиты БИА-103. Чтобы узнать, какие еще изделия можно заменить на БИА-103, воспользуйтесь разделом "Аналоги".
- Stahl — 9180/10-77-11, 9182/10-51-11
- Turck — MK32-11Ex0-Li/24VDC
Основные технические характеристики
Таблица 1 — Основные технические характеристики
| Напряжение питания — 24 В (18...36 В). |
| Максимальный ток потребления при напряжении питания 24 В — 50 мА. |
| Максимальная потребляемая мощность — 1,2 Вт. |
| Напряжение холостого хода — Uo = 6,5 В. |
| Ток короткого замыкания — Io = 62 мА. |
| Основная приведенная погрешность преобразования — не более ± 0,1 %. |
| Рабочий диапазон температур — от +5 до +60 °С (исполнение А) либо от −40 до +70 °С (исполнение Б). |
| Габаритные размеры — 114х99х17,5 мм. |
| Ток опроса термопреобразователей с номинальным сопротивлением 100 Ом — не более 0,3 мА. |
| Ток опроса термопреобразователей с номинальным сопротивлением 50 Ом — не более 0,6 мА. |
Барьер искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнен в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010, имеет маркировку взрывозащиты «[Ex ia Ga] IIC/IIB» и предназначен для установки вне взрывоопасных зон. Барьер искробезопасности обеспечивает следующие характеристики искробезопасной цепи:
Таблица 2 — Максимальные значения искробезопасных электрических цепей барьера БИА-103
| Группа и подгруппы взрывозащищенного электрооборудования | Uo, В |
Io, мА |
Сo, мкФ |
Lo, мГн |
Ро, Вт |
Um, В |
| IIC | 6,5 | 62 | 10 | 8 | 0,403 | 250 |
| IIB | 6,5 | 62 | 100 | 30 | 0,403 | 250 |
Обеспечение искробезопасности цепей первичного преобразователя достигается применением гальванической развязки на основе трансформатора и оптрона, а также специальных схемотехнических решений для ограничения напряжения и тока.
Информация для заказа
| Основные атрибуты | |
|---|---|
| Производитель | Ленпромавтоматика |
| Страна производитель | Россия |
