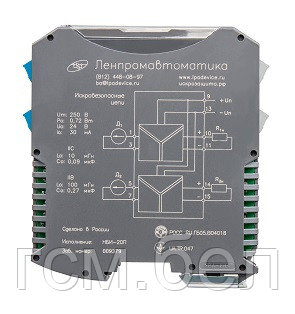

Барьеры искробезопасности НБИ
Линейка барьеров искрозащиты с полным гальваническим разделением для цепей 4..20 мА.
Барьеры искробезопасности НБИ предназначены для обеспечения искробезопасности электрических цепей первичных преобразователей и исполнительных механизмов, работающих с унифицированным токовым сигналом 4...20 мА постоянного тока. Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, выходных цепей и цепей питания по всем сечениям.
Барьеры искробезопасности НБИ-20(21)П могут применяться для обеспечения искробезопасности шлейфов сигнализации при их прокладке во взрывоопасной зоне. Работа барьеров НБИ совместно с прибором приемно-контрольным (ППК) подтверждена на практике. Результаты тестирования совместной работы НБИ-20(21)П и ППК «Сигнал-20П» производства НВП «Болид» можно посмотретьздесь. Схема подключения НБИ-20(21)П к ППК «Сигнал-20П» находится ниже, в разделе "Схемы подключения".
Ключевые особенности барьеров искробезопасности НБИ
-
Барьеры искробезопасности могут быть одноканальными и двухканальными.
-
Принимающие барьеры искрозащиты обеспечивают прием входного сигнала взрывоопасной зоны 4...20 мА и его воспроизведение на своем выходе во взрывобезопасной зоне.
-
Управляющие барьеры искробезопасности обеспечивают передачу сигнала 4...20 мА из взрывобезопасной зоны на исполнительное устройство, расположенное во взрывоопасной зоне.
-
Наличие гальванического разделения входных и выходных сигнальных цепей, входных и выходных сигнальных цепей от цепей питания (НБИ-X0П, НБИ-X1П, НБИ-X0У и НБИ-X1У), а также гальваническое разделение каналов между собой (для двухканальных модификаций).
-
Барьер искробезопасности НБИ-20П может использоваться как разветвитель (размножитель) сигналов токовой петли 4..20 мА.
-
Надежное металлическое крепление на стандартную DIN-рейку шириной 35 мм обеспечивает удобство и высокую скорость монтажа.
-
Индикатор наличия напряжения питания.
-
Использование разъемных клеммных соединений упрощает установку, тестирование и поверку барьеров.
-
Компактный корпус обеспечивает высокую плотность монтажа (11,5 мм на канал).
Импортозамещение
Специалисты ООО "Ленпромавтоматика" рекомендуют использовать НБИ для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги барьеров искрозащиты НБИ. Чтобы узнать, какие еще изделия можно заменить на НБИ, воспользуйтесь разделом "Аналоги".
- Pepperl-Fuchs — KFD2-STC4-Ex2, KCD2-STC-Ex1,смотреть больше;
- GMI — D1010D, D1010S, смотреть больше;
- MTL — 5544, 5541,смотреть больше;
- Stahl — 9160/23-11-11, 9160/13-11-11, смотреть больше;
- Weidmuller — ACT20X-2HAI-2SAO-S, ACT20X-SAI-HAO-S, смотреть больше;
- Turck — MK33-11Ex0-PLi/24VDC, MK31-11-Li, смотреть больше.
Основные технические характеристики барьера искробезопасности НБИ
Таблица 1 — Основные технические характеристики
| Напряжение питания барьера искробезопасности — 24 В (18 ...36 В), кроме модификаций НБИ-12П, НБИ-12У, НБИ-22П и НБИ-22У, которые не нуждаются во внешнем питании. |
| Входной сигнал — 4...20 мА. |
| Выходной сигнал — 4...20 мА. |
| Напряжение питания датчика (для НБИ-X0П, НБИ-X1П) при токе 20 мА — не менее 18 В. |
| Напряжение холостого хода — Uo = 24 В. |
| Ток короткого замыкания — Io = 30 мА. |
| Рабочий диапазон температур — от минус 40 до плюс 70 °С. |
| Основная приведённая погрешность преобразования — не более ± 0,1 %. |
| Дополнительная погрешность преобразования, вызванная воздействием рабочей температуры, — не более предела основной приведенной погрешности на каждые 10 °С. |
| Габаритные размеры — не более 113х100х23 мм. |
| Маркировка взрывозащиты — [Ex ia Ga] IIC/IIB. |
| Барьеры искробезопасности НБИ-ХХП обеспечивают приём данных от датчика по протоколу «HART» при уровне входного сигнала не менее 4 мА. |
| Барьеры искробезопасности НБИ-ХХУ обеспечивают передачу данных по протоколу «HART» на исполнительное устройство при уровне входного сигнала не менее 4 мА. |
Барьеры искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010, имеют маркировку взрывозащиты «[Ex ia Ga] IIC/IIB» и предназначены для установки вне взрывоопасных зон. Барьеры обеспечивают следующие характеристики искробезопасной цепи:
Таблица 2 — Максимальные значения параметров защищаемой цепи и параметров искробезопасных цепей барьеров искрозащиты НБИ-ХХП и НБИ-ХХУ
| Группа и подгруппы взрывозащищенного электрооборудования | Uо, В | Iо, мА | Lо, мГн | Со, мкФ | Ро, Вт | Um, В |
| IIC | 24 | 30 | 10 | 0,09 | 0,72 | 250 |
| IIB | 24 | 30 | 100 | 0,27 | 0,72 | 250 |
Обеспечение искробезопасности цепей достигается применением гальванической развязки на основе трансформатора и оптрона, а также специальных схемотехнических решений для ограничения напряжения и тока.
Внимание: Барьеры искробезопасности серии НБИ, в отличие от барьеров серии БИА, не имеют встроенного фильтра низкой частоты.
Таблица 3 — Потребляемый ток и потребляемая мощность барьеров искробезопасности НБИ (кроме модификаций НБИ-12П, НБИ-12У, НБИ-22П и НБИ-22У)
|
НБИ-20П/У |
НБИ-21П/У |
НБИ-10П/У |
НБИ-11П/У |
|
|
Напряжение питания, В |
24 |
24 |
24 |
24 |
|
Ток потребления, не более, мА |
185 |
115 |
145 |
85 |
|
Потребляемая мощность, не более, Вт |
4,44 |
2,76 |
3,48 |
2,04 |
Информация для заказа
Линейка барьеров искрозащиты НБИ включает в себя спектр изделий от НБИ-20, двухканальных барьеров искробезопасности с полным гальваническим разделением как между каналами, так и по трём сечениям в каждом из каналов, и обеспечением питания как датчика, так и выходного канала; до НБИ-12, являющихся, по сути, одноканальными гальваническими разделителями с функцией искрозащиты, не требующими внешнего питания.
| Основные атрибуты | |
|---|---|
| Производитель | Ленпромавтоматика |
| Страна производитель | Россия |
