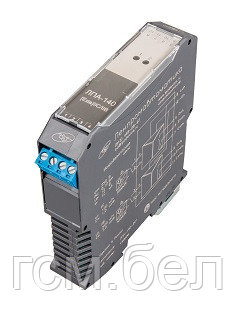

Барьеры искробезопасности ЛПА-140, ЛПА-141
Многоканальные активные барьеры для искрозащиты датчиков типа «сухой контакт» и «NAMUR».
Барьеры искробезопасности ЛПА-140-х01, ЛПА-141-х01 обеспечивают прием и преобразование входных сигналов от дискретных датчиков, дискретных датчиков с поддержкой контроля цепи и дискретных датчиков с выходным сигналом по стандарту NAMUR (EN 60947-5-6), подключаемых по двухпроводной линии связи.
Ключевые особенности барьеров искробезопасности ЛПА-14Х
- поддержка датчиков с выходным сигналом по стандарту NAMUR;
- поддержка датчиков, объединенных положительным общим проводом (ЛПА-141);
- гальваническое разделение входных, выходных цепей и цепей питания;
- возможность реализовать контроль цепи практически для любых пассивных дискретных датчиков;
- высокая плотность монтажа (5,6 мм на канал);
- светодиодная индикация;
- низкая цена канала;
- высокая надежность;
- минимальный срок поставки (в Москву за 2 дня).
Для подключения датчиков, объединенных общим проводом, рекомендуем обратить внимание на барьер искробезопасности ЛПА-131.
Для подключения датчиков, работающих на частоте до 50 кГц, рекомендуем обратить внимание на барьер искробезопасности ЛПА-142.
Импортозамещение
Специалисты ООО "Ленпромавтоматика" рекомендуют использовать ЛПА-14х для импортозамещения барьеров искробезопасности. Ниже представлены наиболее часто запрашиваемые аналоги барьеров искрозащиты ЛПА-14х. Чтобы узнать, какие еще изделия можно заменить на ЛПА-14х, воспользуйтесь разделом "Аналоги".
- Pepperl-Fuchs — KFD2-SR2-Ex2.W, KFD2-SR2-Ex1.W
- GMI — D1030D, D1030S
- MTL — 5513, 5517
- Stahl — 9170/20-10-11, 9170/20-14-11
- Weidmuller — ACT20X-2HDI-2SDO-RNC-S, ACT20X-2HDI-2SDO-RNO-S
- Turck — IM12-22Ex-R, IM1-22Ex-R
Основные технические характеристики барьеров искробезопасности ЛПА-140 и ЛПА-141
Таблица 1 — Основные технические характеристики
| Двух-, трех- и четырехканальное исполнение. |
| Напряжение питания барьера — 24 В (18...30 В). |
| Максимальная потребляемая мощность — 1,8 Вт. |
| Наличие функции контроля цепи. |
| Состояние выходных реле — нормально разомкнутые. |
| Частота переключения не более 10 Гц. |
| Нагрузочная способность выхода 30 В, 300 мА переменного или постоянного тока. |
| Диапазон рабочих температур минус 40...плюс 70 °С. |
| Габаритные размеры барьера искробезопасности — 113х100х22,5 мм. |
| Степень защиты корпуса — IP20. |
| Средний срок службы барьера искробезопасности — 12 лет. |
Барьер искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнен в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010, имеет маркировку взрывозащиты «[Ex ia Ga] IIC/IIB» и предназначен для установки вне взрывоопасных зон.
Барьер искрозащиты обеспечивает следующие характеристики искробезопасной цепи:
Таблица 2 — Максимальные значения искробезопасных электрических цепей барьеров ЛПА-140 и ЛПА-141
| Группа и подгруппы взрывозащищенного электрооборудования | Uo, В |
Io, мА |
Сo, мкФ |
Lo, мГн |
Ро, Вт |
Um, В |
| IIC | 12 | 10 | 1,0 | 100 | 0,12 | 250 |
| IIB | 12 | 10 | 7,0 | 500 | 0,12 | 250 |
Работа с дискретными датчиками с выходным сигналом по стандарту NAMUR (EN 60947-5-6).
Реализация контроля цепи для пассивных дискретных датчиков.
Информация для заказа
В барьерах искробезопасности ЛПА-141 входные и выходные цепи объединены общим проводом, что позволяет снизить стоимость канала.
При территориально разнесенных датчиках, а также в условиях сложной помеховой обстановки, мы рекомендуем применять барьеры искробезопасности ЛПА-140, которые имеют гальваническое разделение между каналами.
| Основные атрибуты | |
|---|---|
| Производитель | Ленпромавтоматика |
| Страна производитель | Россия |
